F减速机内部结构

F系列减速电机内部结构

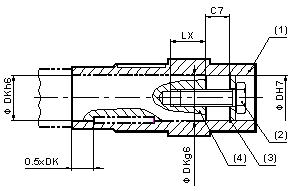

1）安装

　

　

　

　

　

（1）空心轴（2）紧固螺栓（3）孔用挡圈（4）用户设备轴

安装结构尺寸扭距表

机型	DH7 m）	DK （mm）	LX⁺² （mm）	C7 （mm）	MS （Nm）
FA..27	25	25	22	16	20
FA..37	30	30	22	16	20
FA..47	35	35	28	18	20
FA..57 FA..67	40	40	36	18	40
FA..77	50	50	36	18	40
FA..87	60	60	42	22	80
FA..97	70	70	42	22	80
FA..107	90	90	50	26	200
FA..127	100	100	50	26	200
FA..157	120	120	50	26	200

注： MS 为螺栓扭紧力矩

2）　

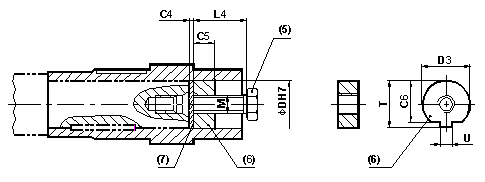

拆卸结构

　

　

　

　

（5）拆卸螺栓（6）拆卸螺母（7）拆卸挡圈

拆卸结构尺寸表

机型	DH7 （ Mm）	M （mm）	C4 （mm）	C5 （mm）	C6 （mm）	U^-0.5 （mm）	T^-0.5 （mm）	D3^-0.5 （mm）	L₄ （mm）
FA..27	25	M10	5	10	20	7.5	28	24.7	35
FA..37	30	M10	5	10	25	7.5	33	29.7	35
FA..47	35	M12	5	12	29	9.5	38	34.7	45
FA..57 FA..67	40	M16	5	12	34	11.5	41.9	39.7	50
FA..77	50	M16	5	12	43.5	13.5	53.5	49.7	50
FA..87	60	M20	5	16	56	17.5	64	59.7	60
FA..97	70	M20	5	16	65.5	19.5	74.5	69.7	60
FA..107	90	M24	5	20	80	24.5	95	89.7	70
FA..127	100	M24	5	20	89	27.5	106	99.7	70
FA..157	120	M24	5	20	107	31	127	119.7	70
